BARRIER GATE · แขน 3–6 เมตร
ไม้กั้นรถยนต์มอเตอร์ AC 3–6 เมตร
ไม้กั้นรถยนต์มอเตอร์ AC 3–6 เมตร สำหรับโครงการที่เลือกชุดมอเตอร์ AC และต้องตรวจแรงดันไฟกับอุปกรณ์ควบคุมหน้างาน แค็ตตาล็อกอ้างอิงระบุชุดขับเคลื่อน AC Motor รองรับแขน 3–6 เมตร ใช้เวลาการเปิด–ปิด 1.8 / 3 / 6 วินาที และกำลังพิกัด 100 W.
ส่งขนาดเลนเพื่อประเมินชุดติดตั้ง
จุดที่ต้องตรวจสำหรับรุ่นนี้
01 / ระยะเลน
กำหนดแขนจากความกว้างจริง
ช่วงแขนอ้างอิง 3–6 เมตร ต้องเผื่อระยะปลอดภัยจากขอบเลน จุดหยุดรถ และตำแหน่งเสารับแขนเมื่อหน้างานต้องใช้
02 / จังหวะรถ
เลือกความเร็วพร้อมระบบป้องกัน
ช่วงเวลาเปิด–ปิด 1.8 / 3 / 6 วินาที เป็นข้อมูลอ้างอิง การตั้งค่าจริงต้องทดสอบกับปริมาณรถและอุปกรณ์ตรวจจับในเลน
03 / งานติดตั้ง
เผื่อพื้นที่ตู้และบำรุงรักษา
มิติตู้ที่เอกสารระบุคือ 329×286×935×2.0 มม. ควรวางแนวท่อสาย จุดเข้าสาย และพื้นที่เปิดตู้ไว้ตั้งแต่แบบฐานราก
สเปกทางเทคนิคที่อ้างอิงได้
| ระบบขับเคลื่อน | AC Motor |
|---|---|
| ความยาวแขนที่ระบุ | 3–6 เมตร |
| เวลาเปิด–ปิดที่ระบุ | 1.8 / 3 / 6 วินาที |
| กำลังพิกัด | 100 W |
| แหล่งจ่ายไฟที่ระบุ | 220V±10%, 50/60Hz หรือ 110V±10%, 50/60Hz |
| ระดับการป้องกันที่ระบุ | IP54 |
| รอบเดินเบาที่ระบุ | ไม่ระบุในแค็ตตาล็อก |
| มิติตู้ตามเอกสาร | 329×286×935×2.0 มม. |
ข้อมูลสเปกมาจากแค็ตตาล็อกผู้ผลิต ฉบับอ้างอิง ควรยืนยันอุปกรณ์มาตรฐาน แรงดันไฟ ความยาวแขนจริง และการตั้งค่าคอนโทรลเลอร์ในใบเสนอราคาก่อนติดตั้ง
ขอบเขตงานที่ควรระบุในใบเสนอราคา
- ความกว้างเลนและทิศทางติดตั้งซ้าย/ขวา
- ความยาวแขนจริง ชุดรับแขน และฐานราก
- loop detector, photocell, radar หรืออุปกรณ์ป้องกันรถในเลน
- แรงดันไฟ จุดเข้าท่อสาย และอุปกรณ์ตัดวงจรสำหรับบำรุงรักษา
- การเชื่อมต่อระบบบัตร, QR, RFID หรือระบบอื่นที่ใช้ในโครงการ

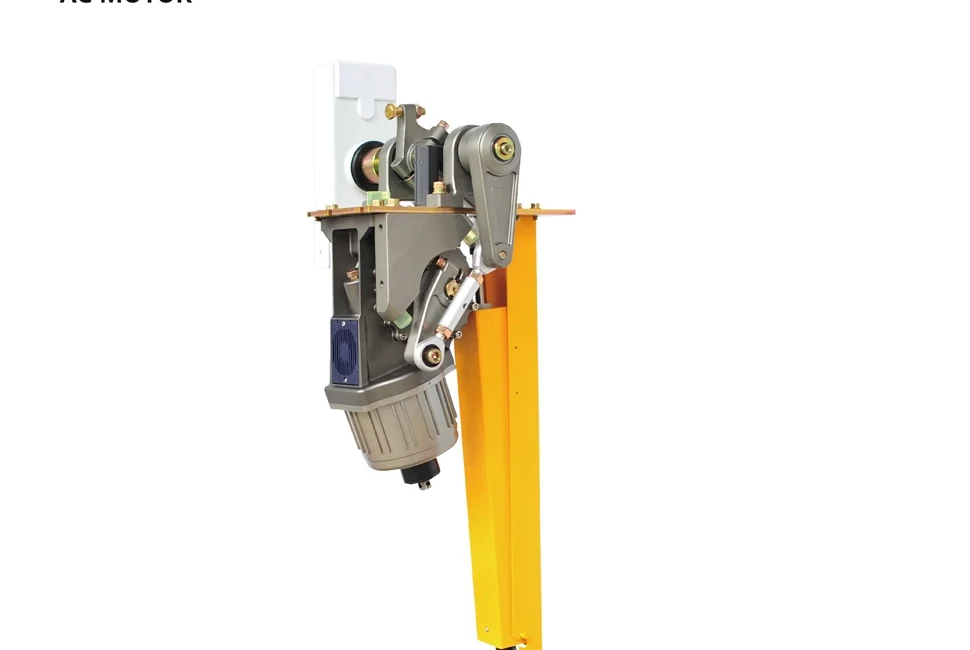

ภาพกลไกจากผู้ผลิต
คำถามที่พบบ่อย
รุ่นนี้ใช้กับช่องทางกว้างเท่าไร?
ข้อมูลอ้างอิงระบุช่วงแขน 3–6 เมตร แต่ต้องวัดเลนจริง รวมระยะปลอดภัยและตำแหน่งเสารับแขน ก่อนสรุปความยาวที่ใช้
เวลาเปิด–ปิด 1.8 / 3 / 6 วินาที เลือกได้อย่างไร?
เป็นช่วงข้อมูลจากแค็ตตาล็อก การตั้งค่าหน้างานต้องพิจารณาความยาวแขน ปริมาณรถ และผลทดสอบเซ็นเซอร์ความปลอดภัยร่วมกัน
ต้องมีอุปกรณ์ป้องกันรถในเลนหรือไม่?
ควรออกแบบอุปกรณ์ตรวจจับรถตามความเสี่ยงของเลน เช่น loop detector, photocell หรือ radar และทดสอบลำดับการทำงานก่อนส่งมอบ
ใช้ไฟตามที่ระบุได้ทันทีหรือไม่?
ให้ตรวจ 220V±10%, 50/60Hz หรือ 110V±10%, 50/60Hz กับแหล่งจ่ายที่หน้างาน รวมถึงการป้องกันวงจรและการเดินสายจริงก่อนติดตั้ง
ค่า IP54 หมายถึงติดตั้งที่ใดก็ได้หรือไม่?
ไม่ใช่ ค่าการป้องกันต้องพิจารณาร่วมกับจุดเข้าสาย การระบายน้ำ ฝุ่น สภาพอากาศ และวิธีติดตั้งตู้ตามตำแหน่งจริง
ต้องส่งข้อมูลอะไรเพื่อประเมินชุดติดตั้ง?
ส่งภาพและขนาดเลน จุดวางตู้ ความสูงสิ่งกีดขวาง ระบบควบคุมเดิม และปริมาณรถช่วงเร่งด่วนให้ทีมประเมิน
