ADVERTISING FENCE ARM • แขน 3–6 เมตร
ไม้กั้นรถยนต์แขนรั้วโฆษณา 3–6 เมตร สำหรับสื่อประชาสัมพันธ์

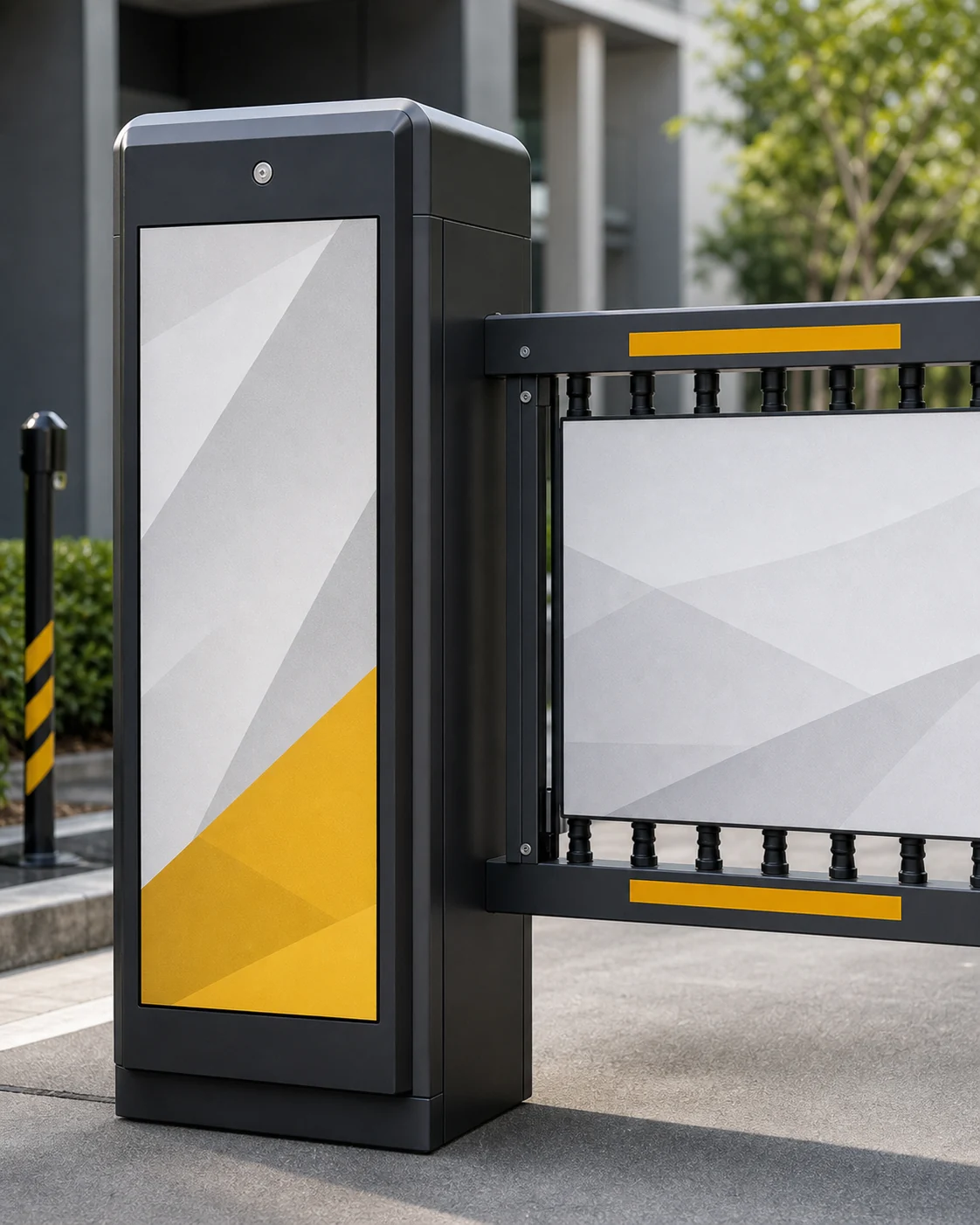

ไม้กั้นรถยนต์แขนรั้วโฆษณาสำหรับจุดเข้า–ออกที่ต้องการใช้พื้นที่สื่อบนตู้และแผงแขนควบคู่กับการกั้นช่องทาง รุ่นอ้างอิงใช้มอเตอร์ DC Brushless รองรับแขน 3–6 เมตร ระบุเวลาเปิด–ปิด 6–20 วินาที กำลังพิกัด 350 W และระดับการป้องกัน IP54
ส่งภาพเลนเพื่อประเมินแบบแขนรั้ว
ทำไมต้องวางแผนแขนรั้วและสื่อพร้อมกัน
01 / ความกว้างเลน
แขนรั้วต้องจบที่จุดรับแขนที่ถูกต้อง
เริ่มจากความกว้างช่องทาง แนวรถวิ่ง และตำแหน่งเสารับแขน เพื่อกำหนดความยาวแขน 3–6 เมตรและพื้นที่สื่อที่ไม่รบกวนระยะปลอดภัยของรถ
02 / น้ำหนักของสื่อ
อย่าเพิ่มแผงโดยไม่ยืนยันชุดแขน
พื้นที่สื่อทำให้การเลือกแขนและชุดยึดต่างจากแขนตรงทั่วไป จึงต้องส่งขนาด สื่อที่จะติด และวิธีเปลี่ยนสื่อให้ทีมกำหนดรายการอุปกรณ์ก่อนติดตั้ง
03 / จุดมองเห็น
ให้สื่ออยู่ในแนวที่ผู้ขับเห็นก่อนผ่านไม้กั้น
ภาพจากทิศทางรถเข้า ความเร็วรถ และตำแหน่งหยุดรถ ช่วยกำหนดด้านติดตั้งตู้และหน้าสื่อ เพื่อไม่ให้พื้นที่สื่อกลายเป็นส่วนที่ถูกบังหรืออ่านไม่ทัน
สเปกทางเทคนิคที่อ้างอิงได้

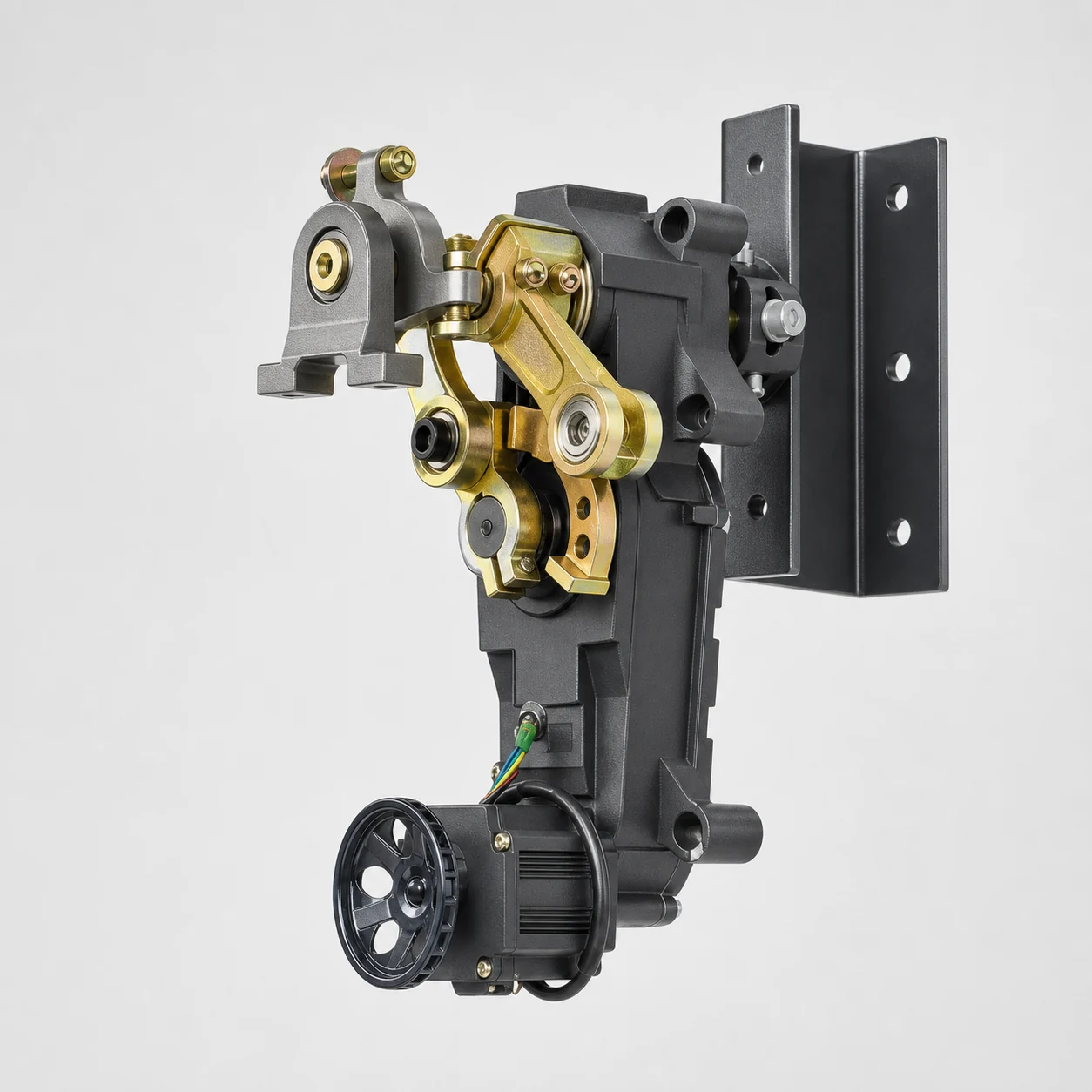

| ระบบขับเคลื่อน | มอเตอร์ DC Brushless |
|---|---|
| รูปแบบแขน | แขนแบบรั้วพร้อมตำแหน่งติดตั้งสื่อ |
| ความยาวแขนที่ระบุ | 3–6 เมตร |
| เวลาเปิด–ปิดที่ระบุ | 6–20 วินาที |
| กำลังพิกัด | 350 W |
| แหล่งจ่ายไฟในเอกสารอ้างอิง | DC24V / AC110V / AC220V, 50/60Hz |
| ระดับการป้องกันที่ระบุ | IP54 |
| รอบเดินเบามอเตอร์ | 3000 รอบ/นาที |
| เงื่อนไขแวดล้อมที่ระบุ | ความชื้นไม่เกิน 90%; อุณหภูมิทำงาน -35 ถึง +85 °C |
| รีโมตคอนโทรลที่ระบุ | ระยะไม่เกิน 100 เมตรในพื้นที่เปิดและอากาศแจ่มใส |
| ขนาดตู้ | เอกสารแสดงตัวเลขต่างกันระหว่างตารางและแบบร่าง จึงต้องยืนยันขนาดตู้รวมถึงขนาดแผงสื่อกับรายการส่งมอบก่อนสรุปฐานรากและงานป้าย |
ข้อมูลข้างต้นอ้างอิงจากแค็ตตาล็อกผลิตภัณฑ์ที่ให้มา ความยาวแขน ชุดยึดสื่อ แหล่งจ่ายไฟ และอุปกรณ์เสริมต้องยืนยันตามชุดจริงก่อนออกแบบและสั่งผลิต
ข้อมูลที่ต้องใช้ก่อนเสนอแบบ
- ความกว้างเลน ระยะจากตู้ถึงจุดรับแขน และทิศทางรถ
- ขนาด วัสดุ และน้ำหนักโดยประมาณของสื่อบนตู้และแผงแขน
- วิธีเปลี่ยนสื่อ รอบเวลา และผู้รับผิดชอบหลังติดตั้ง
- จำนวนรถผ่านต่อวันและช่วงเวลาที่ใช้งานหนาแน่น
- ตำแหน่งไฟฟ้า ท่อร้อยสาย และระบบควบคุมรถเดิม
สัญญาณและอุปกรณ์เสริม
เอกสารอ้างอิงระบุ RS485, อินพุตจาก loop detector / radar / photocell และสัญญาณสำหรับไฟจราจรหรือไฟ LED จึงสามารถออกแบบการเชื่อมต่อร่วมกับเลนได้ตามอุปกรณ์ที่เลือกจริง
อุปกรณ์ตรวจจับรถและตรรกะป้องกันแขนลงต้องระบุเป็นรายการในแบบงาน เอกสารเองระบุว่าฟังก์ชันแจ้งเตือนการชนต้องใช้อุปกรณ์และการติดตั้งเพิ่มเติม
ภาพประกอบจุดที่ต้องตรวจในงานติดตั้ง
คำถามที่ใช้เลือกชุดงาน
แขนรั้วโฆษณาใช้ได้กี่เมตร?
เอกสารระบุช่วง 3–6 เมตร ความยาวจริงต้องจับคู่กับความกว้างเลน จุดรับแขน ชุดยึดสื่อ และน้ำหนักรวมของแผงก่อนกำหนดชุด
สื่อบนตู้และแขนทำจากวัสดุอะไร?
เอกสารไม่ได้ระบุวัสดุพิมพ์หรือโครงยึด จึงควรกำหนดจากความต้องการเปลี่ยนสื่อ สภาพแสง ลม ฝน และขั้นตอนบำรุงรักษาของพื้นที่
เวลาเปิด–ปิดปรับได้หรือไม่?
เอกสารระบุช่วง 6–20 วินาทีและมีการปรับการทำงานได้ การตั้งค่าจริงต้องยืนยันกับความยาวแขน อุปกรณ์ที่ติดบนแขน และเงื่อนไขความปลอดภัยของเลน
ต้องใช้เสารับแขนหรือไม่?
ขึ้นกับความยาวแขนและรูปแบบหน้างาน ควรประเมินตำแหน่งเสารับแขนพร้อมฐานรากและแนวรถ ไม่ควรตัดสินจากภาพตัวอย่างเพียงอย่างเดียว
IP54 เพียงพอกับการติดตั้งภายนอกหรือไม่?
IP54 เป็นค่าที่ระบุในเอกสาร แต่การติดตั้งภายนอกยังต้องออกแบบทิศทางฝน จุดเข้าท่อสาย การระบายน้ำ และตำแหน่งตู้ให้เหมาะกับหน้างาน
เชื่อมกับระบบตรวจจับรถเดิมได้หรือไม่?
เอกสารระบุอินพุตและเอาต์พุตหลายประเภท แต่ความเข้ากันได้ของ loop detector, radar, photocell และไฟแสดงสถานะต้องตรวจจากรุ่นคอนโทรลเลอร์และระบบเดิมก่อนสรุป
เนื้อหาที่เกี่ยวข้อง
ให้ทีมกำหนดแขนรั้วและพื้นที่สื่อจากหน้างานจริง
ส่งภาพเลน ความกว้างช่องทาง ขนาดสื่อที่ต้องการติด และระบบตรวจจับรถเดิม เพื่อรับรายการที่ระบุความยาวแขน ชุดยึด ฐานราก และอุปกรณ์ความปลอดภัยให้ตรงกับจุดติดตั้ง
ขอประเมินไม้กั้นแขนรั้วโฆษณา
