BARRIER GATE · แขน 3 เมตร
ไม้กั้นรถยนต์สำหรับช่องจอด 3 เมตร
ไม้กั้นรถยนต์สำหรับช่องจอด 3 เมตร สำหรับช่องจอดหรือทางเข้าแบบพื้นที่จำกัดที่ต้องเลือกตู้และแขนให้พอดีกับช่องทาง แค็ตตาล็อกอ้างอิงระบุชุดขับเคลื่อน DC Brushless รองรับแขน 3 เมตร ใช้เวลาการเปิด–ปิด 3–6 วินาที และกำลังพิกัด 120 W.
ส่งขนาดเลนเพื่อประเมินชุดติดตั้ง
จุดที่ต้องตรวจสำหรับรุ่นนี้
01 / ระยะเลน
กำหนดแขนจากความกว้างจริง
ช่วงแขนอ้างอิง 3 เมตร ต้องเผื่อระยะปลอดภัยจากขอบเลน จุดหยุดรถ และตำแหน่งเสารับแขนเมื่อหน้างานต้องใช้
02 / จังหวะรถ
เลือกความเร็วพร้อมระบบป้องกัน
ช่วงเวลาเปิด–ปิด 3–6 วินาที เป็นข้อมูลอ้างอิง การตั้งค่าจริงต้องทดสอบกับปริมาณรถและอุปกรณ์ตรวจจับในเลน
03 / งานติดตั้ง
เผื่อพื้นที่ตู้และบำรุงรักษา
มิติตู้ที่เอกสารระบุคือ 314×205×600×1.5 มม. ควรวางแนวท่อสาย จุดเข้าสาย และพื้นที่เปิดตู้ไว้ตั้งแต่แบบฐานราก
สเปกทางเทคนิคที่อ้างอิงได้
| ระบบขับเคลื่อน | DC Brushless |
|---|---|
| ความยาวแขนที่ระบุ | 3 เมตร |
| เวลาเปิด–ปิดที่ระบุ | 3–6 วินาที |
| กำลังพิกัด | 120 W |
| แหล่งจ่ายไฟที่ระบุ | DC24V / AC110V / AC220V, 50/60Hz |
| ระดับการป้องกันที่ระบุ | IP54 |
| รอบเดินเบาที่ระบุ | 1,850 รอบ/นาที |
| มิติตู้ตามเอกสาร | 314×205×600×1.5 มม. |
ข้อมูลสเปกมาจากแค็ตตาล็อกผู้ผลิต ฉบับอ้างอิง ควรยืนยันอุปกรณ์มาตรฐาน แรงดันไฟ ความยาวแขนจริง และการตั้งค่าคอนโทรลเลอร์ในใบเสนอราคาก่อนติดตั้ง
ขอบเขตงานที่ควรระบุในใบเสนอราคา
- ความกว้างเลนและทิศทางติดตั้งซ้าย/ขวา
- ความยาวแขนจริง ชุดรับแขน และฐานราก
- loop detector, photocell, radar หรืออุปกรณ์ป้องกันรถในเลน
- แรงดันไฟ จุดเข้าท่อสาย และอุปกรณ์ตัดวงจรสำหรับบำรุงรักษา
- การเชื่อมต่อระบบบัตร, QR, RFID หรือระบบอื่นที่ใช้ในโครงการ

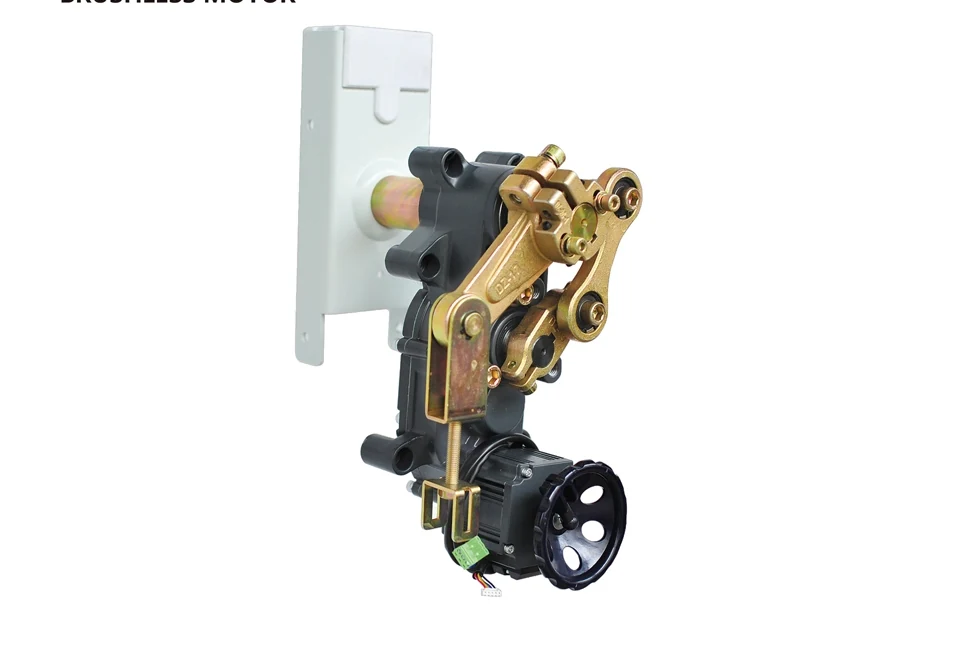

ภาพกลไกจากผู้ผลิต
คำถามที่พบบ่อย
รุ่นนี้ใช้กับช่องทางกว้างเท่าไร?
ข้อมูลอ้างอิงระบุช่วงแขน 3 เมตร แต่ต้องวัดเลนจริง รวมระยะปลอดภัยและตำแหน่งเสารับแขน ก่อนสรุปความยาวที่ใช้
เวลาเปิด–ปิด 3–6 วินาที เลือกได้อย่างไร?
เป็นช่วงข้อมูลจากแค็ตตาล็อก การตั้งค่าหน้างานต้องพิจารณาความยาวแขน ปริมาณรถ และผลทดสอบเซ็นเซอร์ความปลอดภัยร่วมกัน
ต้องมีอุปกรณ์ป้องกันรถในเลนหรือไม่?
ควรออกแบบอุปกรณ์ตรวจจับรถตามความเสี่ยงของเลน เช่น loop detector, photocell หรือ radar และทดสอบลำดับการทำงานก่อนส่งมอบ
ใช้ไฟตามที่ระบุได้ทันทีหรือไม่?
ให้ตรวจ DC24V / AC110V / AC220V, 50/60Hz กับแหล่งจ่ายที่หน้างาน รวมถึงการป้องกันวงจรและการเดินสายจริงก่อนติดตั้ง
ค่า IP54 หมายถึงติดตั้งที่ใดก็ได้หรือไม่?
ไม่ใช่ ค่าการป้องกันต้องพิจารณาร่วมกับจุดเข้าสาย การระบายน้ำ ฝุ่น สภาพอากาศ และวิธีติดตั้งตู้ตามตำแหน่งจริง
ต้องส่งข้อมูลอะไรเพื่อประเมินชุดติดตั้ง?
ส่งภาพและขนาดเลน จุดวางตู้ ความสูงสิ่งกีดขวาง ระบบควบคุมเดิม และปริมาณรถช่วงเร่งด่วนให้ทีมประเมิน
เนื้อหาที่เกี่ยวข้อง
ให้ทีมประเมินไม้กั้นตามหน้างานจริง
ส่งภาพเลน ความกว้างช่องทาง จุดวางตู้ และระบบควบคุมเดิม เพื่อกำหนดความยาวแขน ฐานราก อุปกรณ์ความปลอดภัย และรายการติดตั้งให้ตรงโครงการ
ขอประเมินชุดไม้กั้นรถยนต์
